PISMOに明るさを!!!(陰極管の交換)

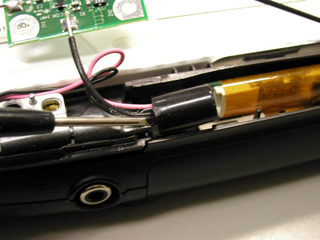

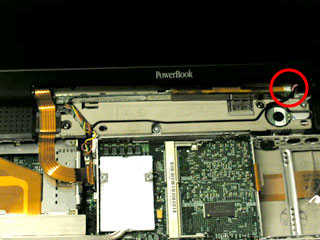

最初にインバーターとバックライトを繋ぐコネクタをはずします。
インバーターは左側から簡単に外せます。
*かならずAC、バッテリは外してください。

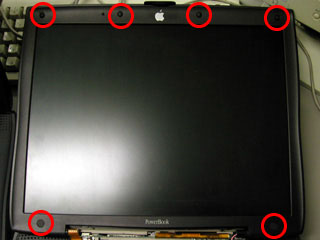

液晶の6カ所のゴムとシールを外して、中のプラスねじを外します。
ねじを外したら、上蓋を外します。

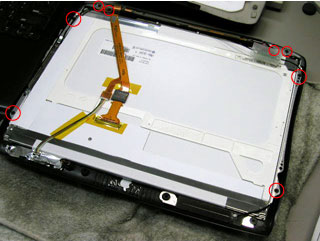

上蓋が外れたら8カ所ねじをはずして、フラットケーブルのテープとコネクタを外します。

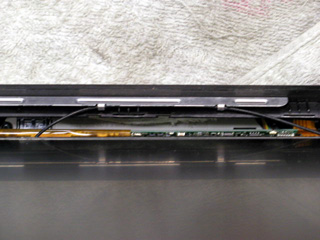

コードを止めているものをスライドさせて取ります。


AirMacのアンテナのケーブルが引っ掛かっているので取り外しには注意!!

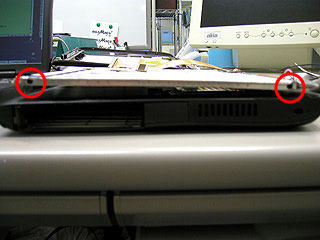

トルクスドライバーで左右4カ所を外します。これで液晶が取り外せます。

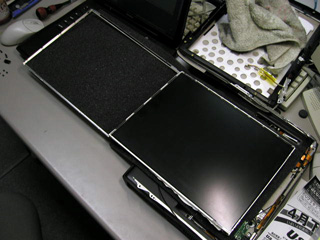

液晶周りのシールを外したら、金属製の枠を外します。

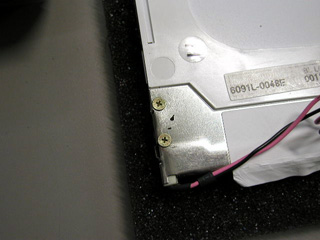

液晶を裏側にして左右2カ所のプラスねじを外します。

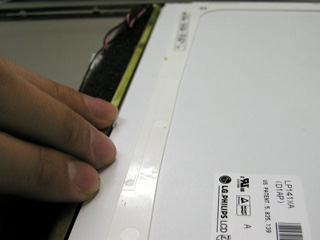

バックライトを取り出すのは結構苦労しました。
中で両面テープかのりでとめらているみたいで・・・
気をつけて取り外してください。

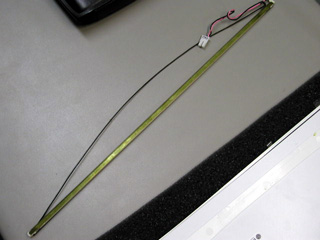

ふぅ〜取り外せました。

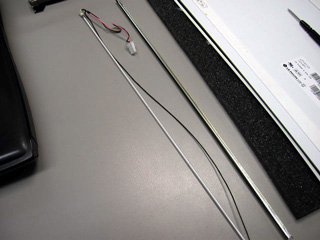

バックライトがはめ込まれている金属は非常に柔らかいので取り扱いに注意してください。 この金属の内面は、鏡みたいになっているので汚さないようにしてください。
あとはこの作業を戻っていけば元通りになります。

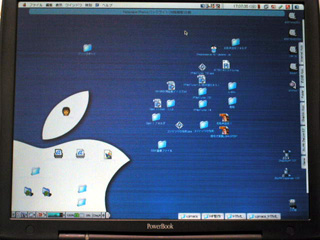

交換前の明るさですが、かなり暗いです。

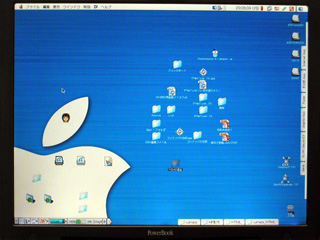

交換後とても明るくなりました。
