[ U&JMac's 林 檎 魂 ]
Win用ATAカードをMacで使おう!...の巻/
AEC-6880
上はwindows用ATA-133 PCI
--------- 御 注 意 ---------
このページに記載されている改造、及び情報の利用は、必ず自己責任で行って下さい。改造等を行った場合、メーカー正規の保証を受けられなくなる場合があります。この改造、及び情報で受けたいかなる損害も当社は責任を負いません。個人の適量(技量)を守って御利用下さい。
古い情報の記載が有りますのでご注意下さい。

まえがき....

2002年1月現在、Win版のATA-133カード(AEC-6880)は8千円前後で新品が入手できますが、なぜかMac用は2万円前後と格段に値段が高い!(いつもMac版が値段が高くて不満な一人の筆者....)Mac版とWin版のボードを見るに、ほとんど同様....そこでインターネットでフラッシャーを探すと......以外と直ぐに見つかり、win用のボードにお注射してからフラッシャーを使うと、あっさりOK!早速、実験結果をお知らせいたします。(^ ^;

すでに判明している障害・相性情報こちら

さてさて!このWindows用ATAカードのフラッシュロムを書き換えてMac用にして使うのですが、世の中そんなに甘く無いです。数カ所Mac版とは異なる場所があり表面実装のチップを付けたり、外したりしなければなりません、ハンダの経験の無い方にはちょっとお薦めできません、ゴメンナサイ。


おしながき....

  • ちょっといじってMacで使う!(レイドモード無し).....初心者向け
  • レイド機能を持たせて使おう!レイドモードを変えないで使うなら....中級者向け
    ページ下部にリンクがあります
  • レイド機能を変更出来るようにスイッチを付けて使おう!....上級者向け
    ページ下部にリンクがあります

    注)中・上級者向けも、初級者向けの行程を行わなければMacで使用できません。


    素材選び....

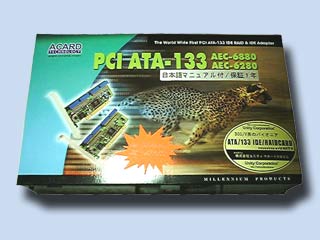

    素材として使うことの出来るWin用のATA-133カードは、現在実験済のカードではACARD製のAEC-6880とAEC-6280です(このページ上部のパッケージ写真、パッケージは6880,6280は共通みたい....)。AEC-6880(以後6880)とAEC-6280(以降6280)の違いは見る限りスイッチ用のランドの有無と表面実装パーツの少々の違いだけの様です、BIOSのバージョンは違いますけどネ。主な違いを表にしてみました御参考まで

     Macintosh版Windows版
    型番AEC-6880MAEC-6280MAEC-6880AEC-6280
    レイドサポート ハードウェア 無し ソフトウェア 無し
    レイド切替SW 有り 無し 無し 無し
    Mac版ファーム使用
    AEC-6880M用
    OK NG OK OK
    Mac版ファーム使用
    AEC-6280M用
    NG OK 未検証 OK

    あれ?Win版6280にMac版6880用のファームが......そこで、今回はwin版6280をMac版6880に変えてしまいましょう!
    だってWin用6280は秋葉で¥5,000-前後(2002年1月)で入手可能ですから (^ ^)>


    素材....

  • Windows用 AEC-6280....?5,000-程度
  • 表面実装チップ抵抗(1Kオーム)、必要なのは6280一枚に1個です。表面に『102』って書いてあるやつです.....10個単位で数百円程度
    1.6×0.8(サイズ)の表面実装1kオーム抵抗です。

    左が原物ですが、小さ過ぎて上手く撮せませんでした(^ ^;
    右ですが、買う時はこんなテープのような物に挟んで渡されます


    調理....初心者向け

    [an error occurred while processing this directive]

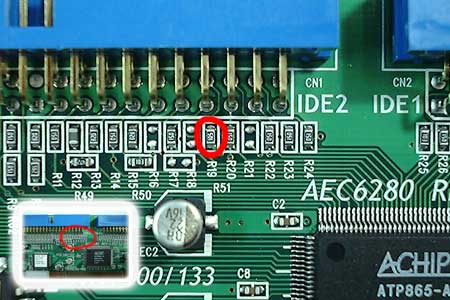

  • 『R19』を取り除き、買って来たチップ抵抗を『R19』に取付ける。下の画像は作業前です。

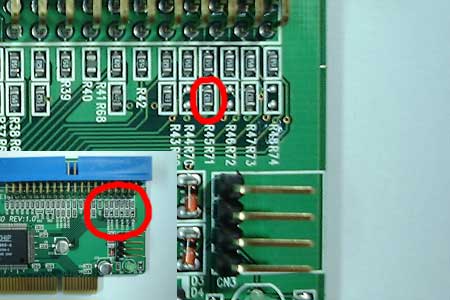

  • 『R71』を取り除く、下の画像は作業前です。
      注)『R71』を取り除かなければフラッシャーはかかりません!
  • AEC-6880M用アップデータ(フラッシャー)は以下からダウンロード!
    http://161.58.88.33/download/mac/driver/ide/aec6880m/update_6880m_ver210.sit
  • 作業終了後、用意したフラッシャーをラムディスク上に解凍後、フラッシャーを当てて出来上がり!

    この場合2チャンネルのIDEホストアダプタカードになります、ハードウェアレイド機能は持っていますがハードウェアレイドモードで使用することはこのままでは出来ません。ソフトウェアレイドなら可能と思われますが、未検証です。
    レイドモード自体はストライピング 、ミラーリングの二つの モードが可能です。レイドモードを目覚めさせたい方はこちら.....



  • ....林檎魂 top
